FLIR PV48 rejestrator krzywej I-U

FLIR PV48 rejestrator krzywej prądowo napięciowej I-V curve

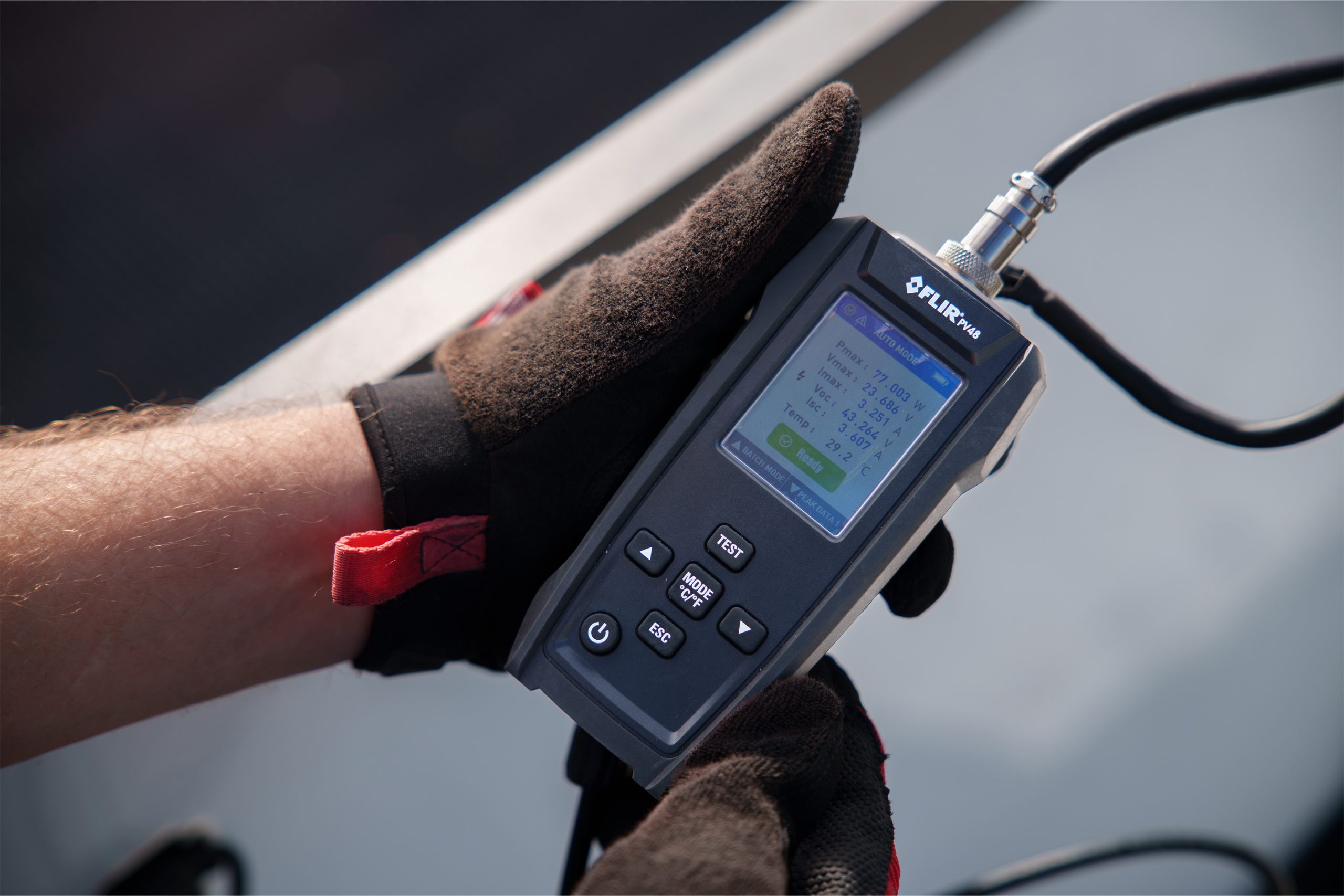

FLIR PV48 to niezwykle skuteczne narzędzie zaprojektowane do oceny maksymalnej mocy oraz wydajności paneli słonecznych. Umożliwia szybki pomiar kluczowych parametrów, takich jak maksymalna moc, napięcie, prąd, napięcie w obwodzie otwartym (VOC), prąd zwarcia (ISC) oraz temperatura otoczenia. Dzięki wbudowanemu rejestratorowi krzywej I-V (prąd-napięcie) zapewnia intuicyjną i wizualną analizę do 800 W na panel, gwarantując optymalną efektywność paneli słonecznych. Urządzenie jest wyposażone we wbudowaną baterię litowo-jonową oraz duży, wysoce kontrastowy wyświetlacz LCD, który pozostaje czytelny nawet w pełnym słońcu. Dołączone złącza MC4 PV oraz klipsy upraszczają proces diagnostyki i rozwiązywania problemów z panelami słonecznymi, czyniąc go jednocześnie łatwym i skutecznym.

Główne cechy miernika krzywych prądowo napięciowych paneli fotowoltaicznych

•  Natychmiast mierzy maksymalną moc, temperaturę i krzywą I-V
•  Zapewnia graficzną analizę danych z krzywą I-V do 800 W na
  panel
• Diagnozuje i rozwiązuje problemy z panelami słonecznymi za pomocą dołączonych wtyczek i zacisków MC4 PV
• Duży wyświetlacz LCD o wysokim kontraście jest łatwy do odczytania w bezpośrednim świetle słonecznym
• Zasilany wbudowaną baterią litową

Kategoria Bezpieczeństwa

• IEC 61010-1

Pomiary i Analiza

• Prąd w punkcie MMPT (Imax): Zakres 0 A do 30 A / Dokładność ±5%

• Ochrona temperatury urządzenia: Zakres 0°C do 60°C / Dokładność ±3%

• Maksymalna wartość mocy (Pmax): Zakres 0 W do 800 W / Dokładność ±5%

• Częstotliwość pomiaru: 3 próbki na sekundę

• Napięcie obwodu otwartego (VOC): Zakres 0 V do 60 V / Dokładność ±1%

• Prąd zwarcia (ISC): Zakres 0 A do 30 A / Dokładność ±1%

• Napięcie w punkcie MMPT (Vmax): Zakres 0 V do 60 V / Dokładność ±5%

Interfejs Użytkownika

• Wyświetlacz: Wyświetlacz TFT / Podświetlany białą diodą LED

Zasilanie

• Bateria: Akumulator (Li-ion), 3,7 V / 1000 mAh

• Czas pracy baterii: Około 5 godzin

Ogólne

• Wymiary (D × S × W): 151,6 mm × 72,5 mm × 38 mm
  (5,97 cala × 2,85 cala × 1,50 cala)

• Waga: 206 g (0,45 funta)

Środowisko i Certyfikaty

• Certyfikacje: CE, RCM, FCC

• EMC: EN61326-1

• Zakres temperatury pracy i wilgotności względnej (RH): −10°C do 50°C (14°F do 122°F), <80% RH

• Kategoria bezpieczeństwa: IEC 61010-1

• Zakres temperatury przechowywania i wilgotności względnej (RH): −20°C do 60°C (−4°F do 140°F), 0 do 80% RH (bez baterii)

• Gwarancja: Ograniczona gwarancja na 3 lata
  [Więcej informacji: FLIR Warranty]

Akcesoria

• Akcesoria w zestawie:

  • 1 × komplet krokodylków (Alligator Clips)

  • 1 × komplet przewodów testowych MC4 (MC4 Test leads)

  • Kabel USB

  • Podręcznik szybkiego startu FLIR (FLIR Quick Start Guide)
