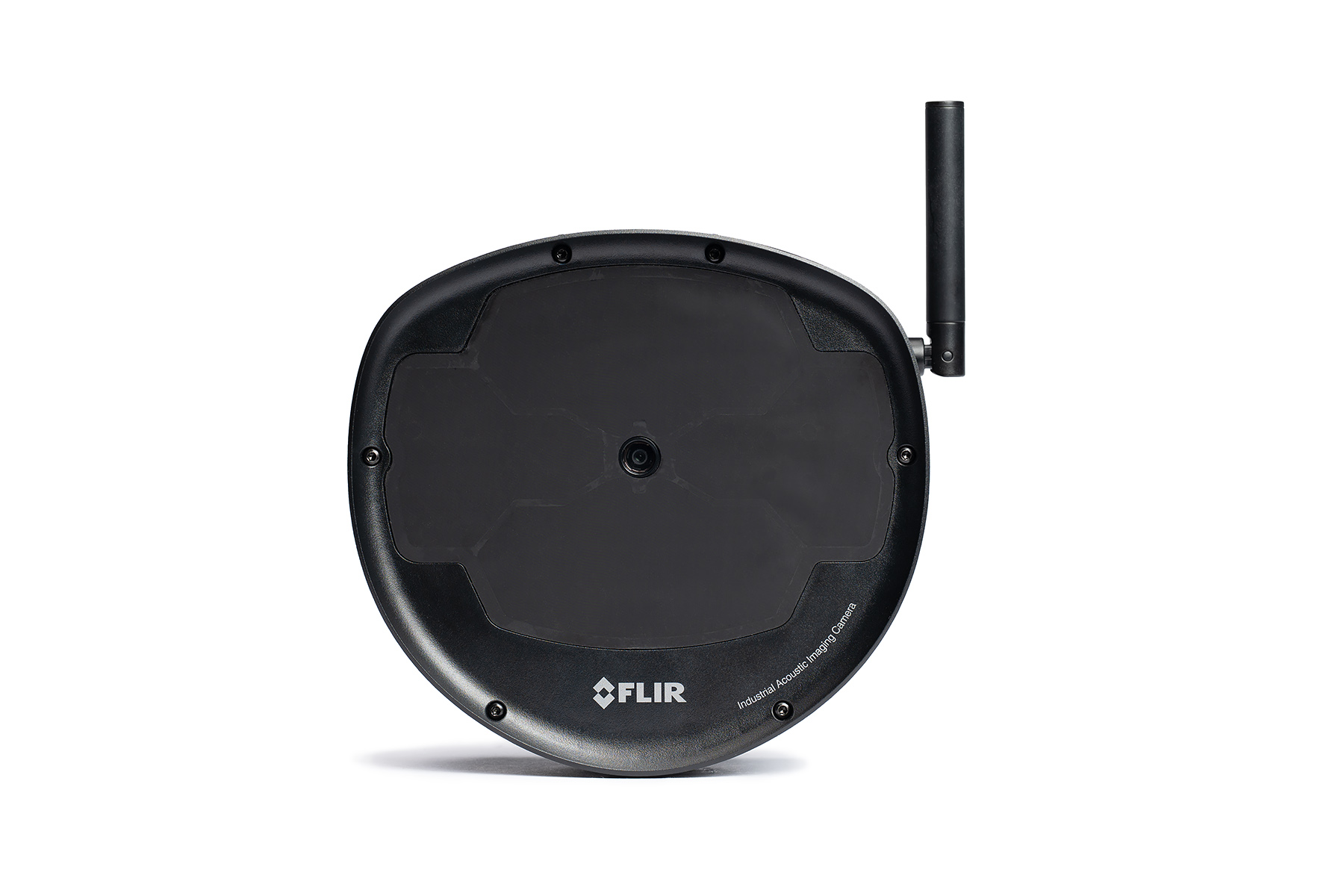

Kamera akustyczna FLIR Si2a-PD
FLIR Si2a-PD to stacjonarna kamera akustyczna przeznaczona do ciągłego monitorowania urządzeń i instalacji elektroenergetycznych. Jej zadaniem jest automatyczne wykrywanie, lokalizowanie i klasyfikowanie wyładowań niezupełnych, ulotu elektrycznego oraz wyładowań łukowych.
W przeciwieństwie do okresowych kontroli wykonywanych ręczną kamerą akustyczną FLIR Si2a-PD pracuje przez całą dobę. Dzięki temu może rejestrować również krótkotrwałe i nieregularne zjawiska pojawiające się wyłącznie podczas zwiększonego obciążenia, zmian warunków atmosferycznych lub chwilowego pogorszenia stanu izolacji.

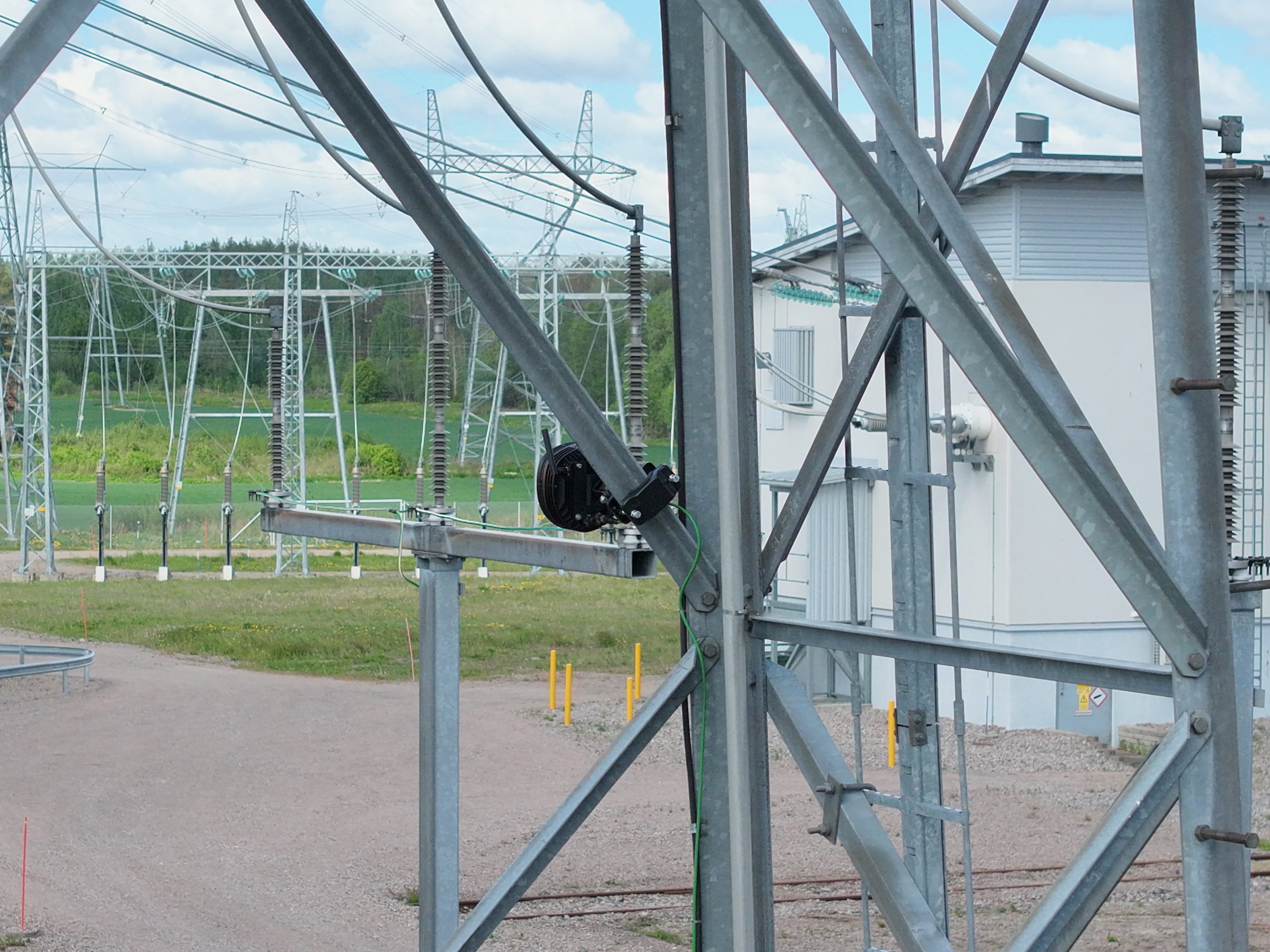

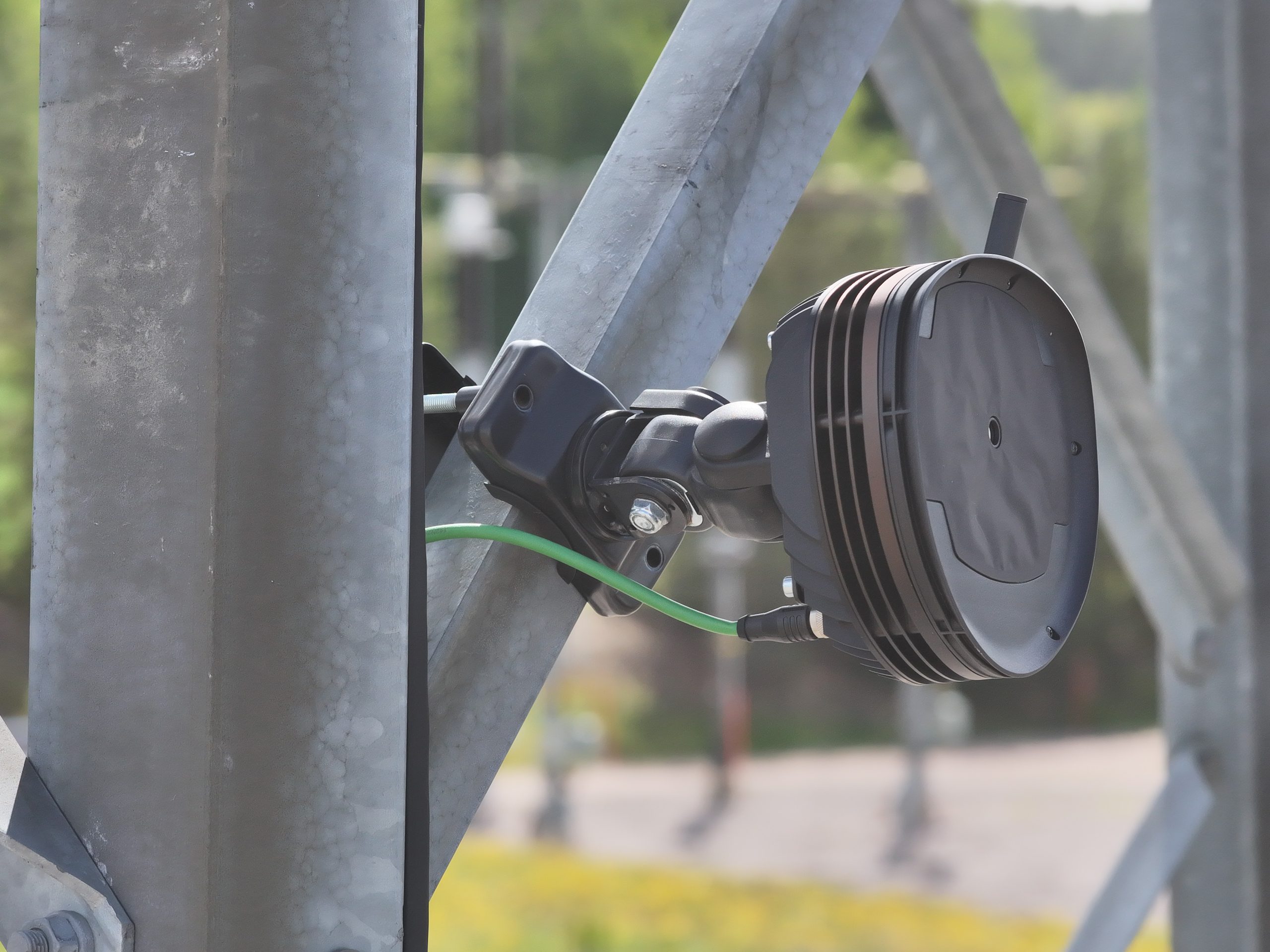

Kamera może być stosowana do nadzorowania rozdzielni, podstacji transformatorowych, stacji elektroenergetycznych, transformatorów, izolatorów, połączeń wysokiego napięcia oraz innych urządzeń, w których rozwijające się wyładowania mogą prowadzić do awarii, przestoju lub zagrożenia dla personelu.
Dlaczego warto stosować FLIR Si2a-PD?
Ciągłe monitorowanie instalacji
Kamera pracuje bez stałej obecności operatora i na bieżąco kontroluje wskazany obszar. Pozwala to wykrywać zdarzenia, które mogą zostać pominięte podczas krótkiej, okresowej kontroli.
Wczesne wykrywanie uszkodzeń
Wyładowania niezupełne często pojawiają się na długo przed wystąpieniem poważnej awarii. Ich wczesna identyfikacja umożliwia zaplanowanie prac serwisowych, zanim dojdzie do uszkodzenia izolacji, zwarcia lub nieplanowanego wyłączenia urządzenia.
Ograniczenie ryzyka przestojów
Stały nadzór pomaga szybciej rozpoznawać pogarszający się stan techniczny urządzeń. Ułatwia to przejście od napraw wykonywanych po awarii do konserwacji opartej na rzeczywistym stanie instalacji.
Większe bezpieczeństwo personelu
Zdalne monitorowanie ogranicza konieczność wykonywania częstych kontroli w bezpośrednim sąsiedztwie urządzeń wysokiego napięcia. Kamera może wskazać potencjalne zagrożenie jeszcze przed otwarciem rozdzielnicy lub wejściem pracownika do strefy niebezpiecznej.
Automatyczna analiza zdarzeń
FLIR Si2a-PD nie tylko wykrywa dźwięk charakterystyczny dla wyładowań, ale również pomaga określić rodzaj zjawiska i jego znaczenie. Ułatwia to ocenę ryzyka i podjęcie właściwej decyzji serwisowej.
Co wykrywa kamera FLIR Si2a-PD?
Kamera może wykrywać i lokalizować między innymi:
- wyładowania niezupełne,
- wyładowania powierzchniowe,
- wyładowania wewnętrzne,
- dodatni i ujemny ulot elektryczny,
- wyładowania elementów o nieustalonym potencjale,
- wyładowania łukowe,
- nieregularne zdarzenia pojawiające się przy zwiększonym obciążeniu,
- zmiany intensywności wyładowań w czasie.
Na podstawie zarejestrowanych danych można obserwować rozwój problemu, porównywać kolejne zdarzenia i analizować, czy stan urządzenia pozostaje stabilny, czy stopniowo się pogarsza.
Jak działa FLIR Si2a-PD?
Kamera wykorzystuje matrycę czułych mikrofonów MEMS, które rejestrują dźwięki słyszalne oraz ultradźwięki generowane przez wyładowania elektryczne.
Na podstawie różnic czasu, w jakim sygnał dociera do poszczególnych mikrofonów, system oblicza kierunek i położenie jego źródła. Następnie wynik analizy akustycznej jest nakładany na obraz z kamery cyfrowej.
Operator otrzymuje czytelny obraz wskazujący miejsce występowania wyładowania. Kamera może jednocześnie analizować charakter sygnału, określać typ zjawiska i zapisywać informacje o zdarzeniu.
Automatyczne alarmy i rejestracja danych
Użytkownik może określić obszary monitorowania oraz ustawić progi alarmowe. Po wykryciu zdarzenia przekraczającego ustalony poziom kamera może zapisać dane i przekazać informację do zewnętrznego systemu nadzoru.
Rejestrowanie historii zdarzeń pozwala analizować:
- częstotliwość występowania wyładowań,
- zmianę ich intensywności,
- czas pojawiania się problemu,
- zależność od obciążenia urządzenia,
- tempo pogarszania się stanu izolacji.
Dzięki temu użytkownik może ocenić, czy wystarczy dalsza obserwacja, czy konieczne jest przeprowadzenie szczegółowej kontroli i zaplanowanie prac serwisowych.
Zastosowanie kamery
FLIR Si2a-PD może być stosowana między innymi w:
- stacjach elektroenergetycznych,
- głównych punktach zasilania,
- rozdzielniach wysokiego i średniego napięcia,
- podstacjach transformatorowych,
- systemach GIS,
- zakładach przemysłowych,
- elektrowniach i elektrociepłowniach,
- instalacjach infrastruktury krytycznej,
- obiektach wymagających ciągłego nadzoru urządzeń elektrycznych.
Integracja z systemami zakładowymi
Kamera została zaprojektowana z myślą o pracy jako element stałego systemu monitorowania. Może przekazywać informacje o zdarzeniach do systemów alarmowych, systemów SCADA oraz oprogramowania wykorzystywanego do zarządzania stanem technicznym urządzeń.
Pozwala to połączyć dane akustyczne z innymi informacjami procesowymi i stworzyć kompleksowy system wczesnego ostrzegania przed rozwijającymi się awariami.
FLIR Si2a-PD – stały nadzór nad wyładowaniami niezupełnymi
FLIR Si2a-PD jest rozwiązaniem dla zakładów, które chcą ograniczyć ryzyko awarii, poprawić bezpieczeństwo i uzyskać ciągłą informację o stanie urządzeń elektroenergetycznych.
Automatyczna lokalizacja źródła dźwięku, klasyfikacja wyładowań, rejestrowanie historii zdarzeń oraz możliwość integracji z systemami zakładowymi sprawiają, że kamera może stanowić ważny element strategii utrzymania ruchu opartej na rzeczywistym stanie technicznym instalacji.
