Kamera ultradźwiękowa FLIR si124

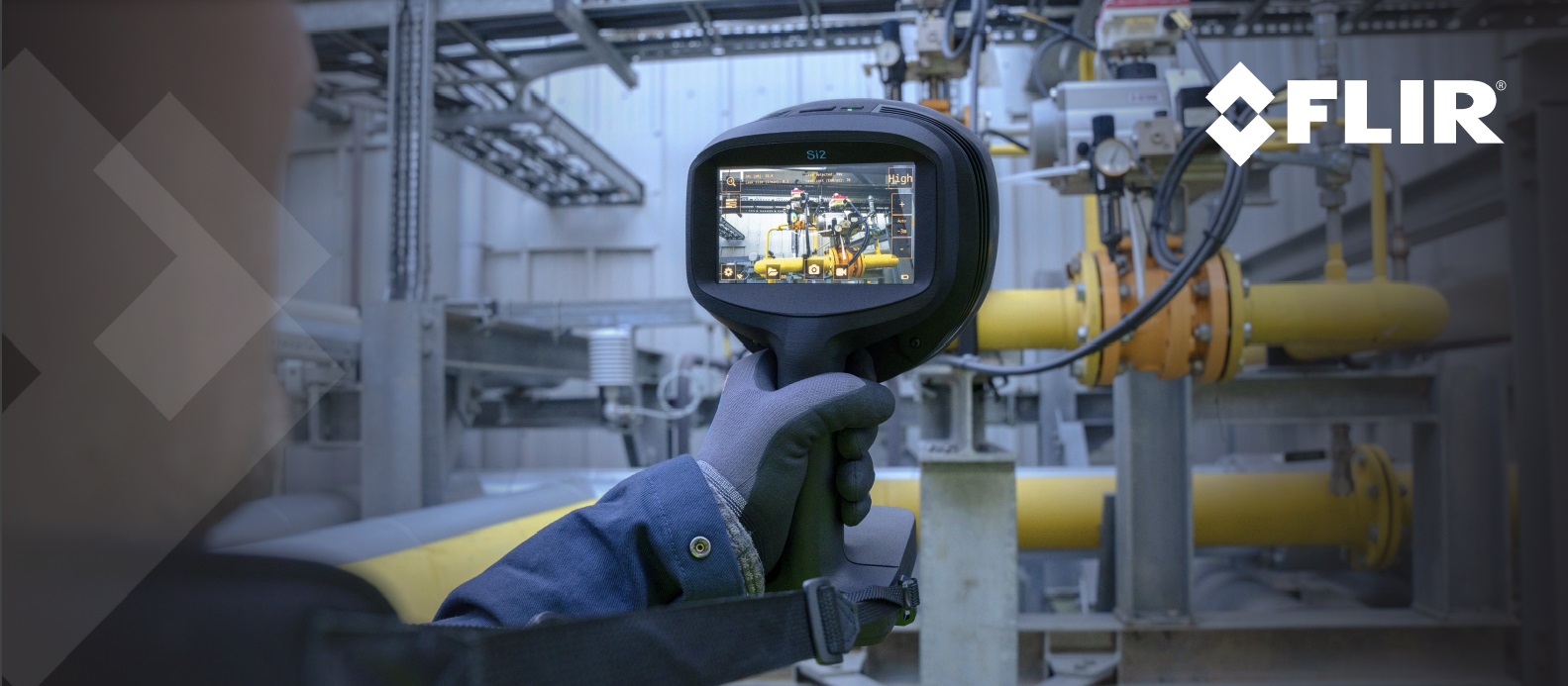

FLIR Si124 przemysłowa kamera do obrazowania ultradźwięków

Kamera ultradźwiękowa FLIR Si124  to urządzenie do obrazowania dźwiękowego pomoże w szybkim lokalizowaniu wycieków sprężonego powietrza lub innych gazów oraz wyładowań niezupełnych – ulotów, wyładowań łukowych, koronowych czy luzów mechanicznych. Jednoręczna konstrukcja może pomoc rozwiązać problem do 10 razy szybciej niż tradycyjne metody. Wyposażona w 124 mikrofony kamera Si124 prezentuje precyzyjne obraz akustyczny nawet w głośnym środowisku przemysłowym.Obraz akustyczny jest transponowany w czasie rzeczywistym na obraz z kamery cyfrowej, co pozwala dokładnie wskazać źródło dźwięku. Urządzenie pozwala na przeniesie obrazów bezpośrednio do chmury FLIR Acoustic Camera Viewer gdzie obrazy są przechowywane i mogą być użyte do dokładniejszej analizy. Wbudowany algorytm AI (Artificial intelligence) ocenia typ usterki oraz pozwala na wyliczenie strat podczas badania. Dzięki regularnej rutynowej konserwacji FLIR Si124 może pomóc placówkom zaoszczędzić na rachunkach za media i opóźnić koszty instalacji nowych sprężarek

Dostępny w 3 modelach:
• Wybierz Si124, aby wykryć zarówno wycieki sprężonego powietrza, jak i wyładowania niezupełne,

Si124-LD wyłącznie do zastosowań związanych z wykrywaniem wycieków sprężonego powietrza,

Si124-PD do zastosowań w lokalizacji wyładowań niezupełnych.

Lokalizacja wycieków sprężonego powietrza z użyciem kamery akustycznej FLIR Si124

Lokalizacja wyładowań niezupełnych

Kamera FLIR Si124 wykorzystuje 124 mikrofony, aby stworzyć bardzo precyzyjny obraz akustyczny z dowolnego kierunku.

Zakres częstotliwości obejmujący dźwięki i ultradźwięki (2 kHz do 35 kHz), co jest również bardzo dużą zaletą, ponieważ wiele problemów można precyzyjnie zlokalizować

Główne cechy

• Lekki i przenośny (980 g) – można go obsługiwać jedną ręką
• Zasięg działania od bliskiej do średniej odległości (0,5 do 15 M) aż do 100 M
• Zarówno wbudowany + zewnętrzny wymienny akumulator pozwalający na 8 godzin pracy
• Wbudowane Wi-Fi do łączenia się z chmurą w celu dalszej analizy opartej na sztucznej inteligencji
• Wbudowana procesor do natychmiastowej analizy.
• Wewnętrzna pamięć 32 GB
• Jasny 5-calowy kolorowy wyświetlacz
• Temperatura pracy od 10 do + 50 ° C

FLIR si124 wyciek sprężonego powietrza
FLIR Si124 przemysłowa kamera ultradźwiękowa 1
flir-si124-kamera-dzwiekowa-zestaw-zawiera

Zestaw kamery akustycznej FLIR Si124 zawiera:

  • – Przemysłową kamerę akustyczną (Si124)
  • – Baterię, LiFePO 12 V 7 Ah
  • – Kabel do baterii
  • – Ładowarkę
  • – Pokrowiec na baterię
  • – Pasek na rękę do kamery
  • – Pokrowiec na kamerę
  • – Pendrive do kamery
  • – Instrukcją obsługi

Wyciek sprężonego powietrza

Dzięki kamerze ultradźwiękowej FLIR Si124 zlokalizujesz wycieki dużo szybciej niż w przypadku konwencjonalnych detektorów ultradźwiękowych. Szacowany koszt tego wycieku to 527 PLN/rok

Dane techniczne FLIR Si124

Pomiary akustyczne: 124 niskoszumowe mikrofony MEMS, wizualizacja dźwięku w czasie rzeczywistym
Czułość, dokładność: <0 dB
Zakres dynamiki:> 120 dB
•Szerokość pasma: 2 kHz do 35 kHz, regulowany zakres
•Odległość pomiaru : od 0,3 m do 100 m (wyładowania niezupełne)

Tryb wykrywania wycieków sprężonego powietrza
•Wskaźnik wycieku:
W typowym środowisku przemysłowym:
> 0,032 l / min przy 3 barach z wysokości 3 m (9,8 stopy)
> 0,05 l / min przy 3 barach od 10 m (32,8 stopy)
Bezwzględne minimum wykrywania w cichym otoczeniu: 0,016 l / min przy 1,2 bara z odległości 0,3 m (1,0 stopy)

Tryb wykrywania wyładowań niezupełnych

• Lokalizacja wyładowania uruchamia na ekranie Wzorzec pofazowych wyładowań niezupełnych (PRPD)

Po przeniesieniu zdjęć do oprogramowania automatycznie rozróżniany jest jego typ:

– korona ujemna
– korona dodatnia lub ujemna

-wyładowanie swobodne

-wyładowanie powierzchniowe lub wewnętrzne

Wyświetlacz: Rozmiar: 5 cali, 800 × 480 Kolor: 24-bitowy RGB Jasność: 1000 cd / m2 (regulowana) Ekran: rezystancyjny ekran dotykowy
•Wskaźnik zasilania: czerwona dioda LED
•Rozdzielczość obrazu wideo: 1640 x 1234
•Szybkość klatek wideo: 25 fps
•Akustyczna liczba klatek na sekundę: 30 fps
•Zoom: 2x zoom cyfrowy
•Bezprzewodowy transfer danych: Wi-Fi 2,4 GHz i 5 GHz IEEE 802.11.b / g / n / ac bezprzewodowa sieć LAN
•Pamięć wewnętrzna: karta SD 32 GB, niewymienna
•Pamięć zewnętrzna: pamięć masowa USB 8 GB, dostarczana z urządzeniem
•Nominalne napięcie wejściowe: 12 V; Maksymalne wejście: 15 V 2 A.
•Akumulator zewnętrzny: LiFePO 12 V 7 Ah, 84 Wh; Zużycie: 7 h (w zależności od warunków otoczenia); Czas ładowania: od 4 do 6 godzin
•Ładowarka akumulatora: wejście: 100-240 V ~ 50/60 Hz 1,5 A; Maksymalna moc wyjściowa: 13,8 V, 4,0 A.
•Akumulator wewnętrzny (tylko do użytku w trybie awaryjnym aparatu): Li-Ion 6 Wh
•Zakres temperatur pracy i przechowywania: Zalecane -10 ° C do 50 ° C (14 ° F do 122 ° F)
•Wilgotność podczas pracy i przechowywania: zalecana od 0 do 90%
•Rozmiar aparatu: 273 x 170 x 125 mm (10,7 x 6,7 x 4,9 cala)

FLIR Si124 przemysłowa kamera ultradźwiękowa 2

Lokalizacja wyładowań niezupełnych przemysłową kamerą dźwiękową FLIR Si124

Powierzchniowe wyładowania niezupełne występują na powierzchni elementów izolacyjnych. Najczęstszymi powodami ich powstawania oraz czynnikami zwiększającymi ich aktywność są zanieczyszczenia powierzchni oraz wilgotność. Aktywność powierzchniowych WNZ objawia się poprzez:

emisję fal elektromagnetycznych (ciepło, światło, fale radiowe),
emisję fal dźwiękowych (dźwięki słyszalne i ultradźwięki),
emisję gazów (ozon, tlenki azotu).
Niepożądanym efektem działalności powierzchniowych WNZ jest zwęglenie zewnętrznej części izolacji, erozja izolacji i powstanie charakterystycznego drzewienia. Widoczne “ścieżki” drzewienia są przewodzące, co powoduje zmniejszenie efektywnej drogi upływu. Ostateczną konsekwencją narastającego drzewienia jest zmniejszenie drogi upływu, a zatem osłabienie izolacji do momentu, gdy nie będzie ona w stanie pełnić swojej funkcji i nastąpi wyładowanie zupełne, czyli zwarcie.

FLIR Si124 przemysłowa kamera ultradźwiękowa 3

We wczesnym stadium fale ultradźwiękowe generowane przez aktywność powierzchniowych WNZ są z łatwością wykrywane ultradźwiękowo w zakresie 40 kHz przy użyciu odpowiednich instrumentów. W niektórych przypadkach i w różnych stadiach wyładowania te emitują sygnał słyszalny o charakterystycznym brzmieniu, podobnym do wyładowań koronowych.

Wyładowania powierzchniowe powodują połączenie pary wodnej z tlenkami azotu tworzy kwas azotowy, który atakuje metalowe konstrukcje urządzeń i prowadzi do ich zaawansowanej korozji. Kwas azotowy ma również szkodliwe działanie na powierzchnie izolacji, jako że może wzmagać powstawanie drzewienia.

Powierzchniowe wyładowania niezupełne występują rzadziej niż wyładowanie koronowe, ale ich szkodliwość jest dużo większa ze względu na to, że przyczyniają się one bezpośrednio do niszczenia izolacji. Ponieważ często są one powodowane zabrudzeniami izolacji oraz wilgotnością powietrza, wcześnie zdiagnozowane, mogą być całkowicie usunięte poprzez dokładne przeczyszczenie izolatora. Zmniejszenie wilgotności powietrza, np. poprzez zwiększenie temperatury, może również zdezaktywować powierzchniowe WNZ.

Normy Krajowe

  • PN-86/E-04066 (TEC270) “Pomiary wyładowań niezupełnych”

Karta katalogowa FLIR si124

FLIR Si124 przemysłowa kamera ultradźwiękowa 9
